Настройка датчиков и кнопочных панелей при вводе системы в эксплуатацию🔗

Чтобы датчики и панели DALI (сотвествующие стандарту DALI 2) работали правильно:

1. После монтажа проверьте, что система распознает все устройства и на линии DALI нет обрывов;
2. Раздайте устройствам адреса DALI, и укажите (в RESH) адресную схему работы датчиков/панелей;
3. Упорядочьте адреса датчиков и панелей;
4. Укажите параметры работы устройств.

Проверьте, что система распознает датчики🔗

1. Откройте программу Reface по ссылке http://x.x.x.x/rapida/, где x.x.x.x — IP-адрес вашего контроллера;
2. Введите имя пользователя и пароль;
3. Откройте модуль, к которому подключены устройства, и выберите линию DALI этих устройств;
4. Нажмите Устройства;
5. Правой кнопкой мыши снимите все выделенные адреса, параметры и команды;
6. Левой кнопкой мыши выберите команду Identify;
7. В левом нижнем углу в поле DALI выберите 2 (датчики), в поле Addr выберите Broadcast и отметьте поле Identify. Подключенные к линии датчики начнут часто мигать. Если это так, то переходите к следующему шагу. Если датчики не мигают, проверьте правильность подключения.

Раздайте датчикам и панелям адреса DALI🔗

Обычно новые устройства не имеют адреса DALI в своих драйверах. Задайте их самостоятельно.

1. В программе Reface вернитесь на страницу линии и нажмите Адресация;
2. В поле Тип устройств выберите DALI 2 и нажмите Сбор линии. Если к линии подключены устройства DALI 1 (светильники), то отметьте поле Пересекающиеся адреса;
3. Подтвердите действие для сбора линии. Дождитесь выполнения до 100% — устройствам в случайном порядке будут присвоены свободные адреса.

Упорядочьте адреса датчиков🔗

Адреса присваиваются в случайном порядке, поэтому датчики могут располагаться хаотично и их нужно упорядочить. Рекомендуем проводить упорядочивание адресов, начав присваивать адреса датчикам с нулевого адреса.

Упорядочивание зависит от готовности проекта:

• Если проект готов, то нужно ориентироваться на адреса датчиков, которые заданы в 3D-модели объекта. Для этого поможет приложение AWADA;
• Если проект не готов, то нужно задать адреса самостоятельно в соответствии с монтажной схемой DALI.

Укажите параметры работы датчиков🔗

В программе Reface нажмите на номер линии для возврата в основное меню. Выберите Устройства.

В открывшемся окне доступны поля:

• Dali 1 — список адресов устройств DALI 1 (светильники);
• Dali 2 — список адресов устройств DALI 2 (датчики/кнопочные панели/кнопки);
• Columns — список параметров, устанавливаемых устройствам;
• Commands — список команд, назначаемых устройствам;
• Scan/Stop — поле считывания и установки параметров, а также запуска команд.

Выбор отдельного устройства, параметра или команды выполняется с помощью нажатия левой кнопки мыши. Выбор всех значений в соответствующем поле выполняется с помощью клика правой кнопкой мыши на любом из его значений. Снятие выбора — повторный клик либо левой кнопкой мыши (в случае отдельного выбора), либо правой кнопкой мыши (в случае общего выбора).

1. Выберите адреса DALI 2;
2. Выберите параметры, которые необходимо скопировать. В большинстве случаев достаточно скопировать:
   • для датчика движения (строка со значением 3 в столбце Type): HoldTime (время удержания), EventScheme (адресная схема), Priority (приоритет), EventFilter (фильтр событий), DeadTime (пауза), ReportTime (повтор через);
   • для датчика освещенности (строка со значением 4 в столбце Type): EventScheme (адресная схема), Priority (приоритет), DeadTime (пауза), ReportTime (повтор через), Hysteresis (гистерезис), Hys.Min (минимальный гистерезис);
   • для кнопочной панели: EventScheme (адресная схема), Priority (приоритет), EventFilter (фильтр событий), ShortTime (короткое нажатие), DoubleTime (двойное нажатие), RepeatTime (повтор долгого нажатия), StuckTime (залипание через).
3. Нажмите Scan. Появятся строки, соответствующие адресам датчиков и панелей;
4. В верхней строке в поле DALI выберите 2, в поле Addr выберите Broadcast, а в поле Type — нужный тип устройств:
   • IT1 — кнопочные панели;
   • IT3 — датчики движения;
   • IT4 — датчики освещенности.
5. Задайте нужные параметры в верхней строке. Они будут применены для всех устройств на этой линии.

Более гибкую и тонкую настройку можно выполнить в приложении AWADA. Статьи о настройке в приложении

Как узнать адреса кнопочных панелей🔗

Кнопочные панели не мигают, не издают звук, а старые модели не светятся (на новых моделях мигает встроенный светодиод). Их адреса можно определить с помощью монитора шины.

1. В программе Reface выберите модуль и линию DALI, к которым подключена панель;
2. Выберите вкладку Монитор шины;
3. Укажите типы пакета dali2 и event;
4. Нажмите любую кнопку (выключатель) на панели;
5. В мониторе должны отобразиться операции, связанные с вашим нажатием кнопки — эти операции отмечены в столбце Инстанс значением IN1. В столбце Адрес будет указан адрес панели.

Если адреса задвоились🔗

Иногда двум разным датчикам могут быть присвоены одинаковые адреса — например, если изначально в драйвере одного из датчиков уже был прописан адрес. Чтобы это исправить:

1. В программе Reface откройте модуль, к которому подключены датчики с одинаковым адресом, и выберите линию DALI этих датчиков;
2. Нажмите Адресация;
3. В поле Тип устройства выберите DALI 2, нажмите Разрешение задвоенных адресов и подтвердите действие;
4. Система определит устройства с одинаковыми адресами. Нажмите К упорядочиванию и задайте адреса для датчиков таким же образом, как в шаге Упорядочьте адреса датчиков;

Настройка пресетов🔗

Что такое пресеты🔗

Пресеты это набор алгоритмов/команд, управляющих светильниками конкретной световой зоны. Они запускаются в ответ на события, полученные от кнопки/кнопочной панели (перечень допустимых событый перечислен в разделе о создании пресета). С вариантами кнопок и кнопчных панелей, соответствующих стандарту DALI 2, для которых можно настроить пресеты можно ознакомиться на сайте AWADA.

Необходимые условия для настройки пресетов🔗

Перед настройкой пресетов необходимо убедиться в том, что помимо корректных адресов, в Reface должна быть настроена адресная схема - адрес-индекс, кнопки/панели заведены в проект в T-Studio и выполнена их корректная привязка к световым зонам. Проект необходимо загрузить на контроллер. Для настройки пресетов необходимо выполнить следующие действия:

1. Откройте программу Spread по ссылке http://x.x.x.x/spread/, где x.x.x.x — IP-адрес вашего контроллера, к которому подключены кнопки/кнопочные панели;
2. Введите имя пользователя и пароль;
3. В появившемся меню перейдите по ссылке Световые зоны.

Редактор пресетов🔗

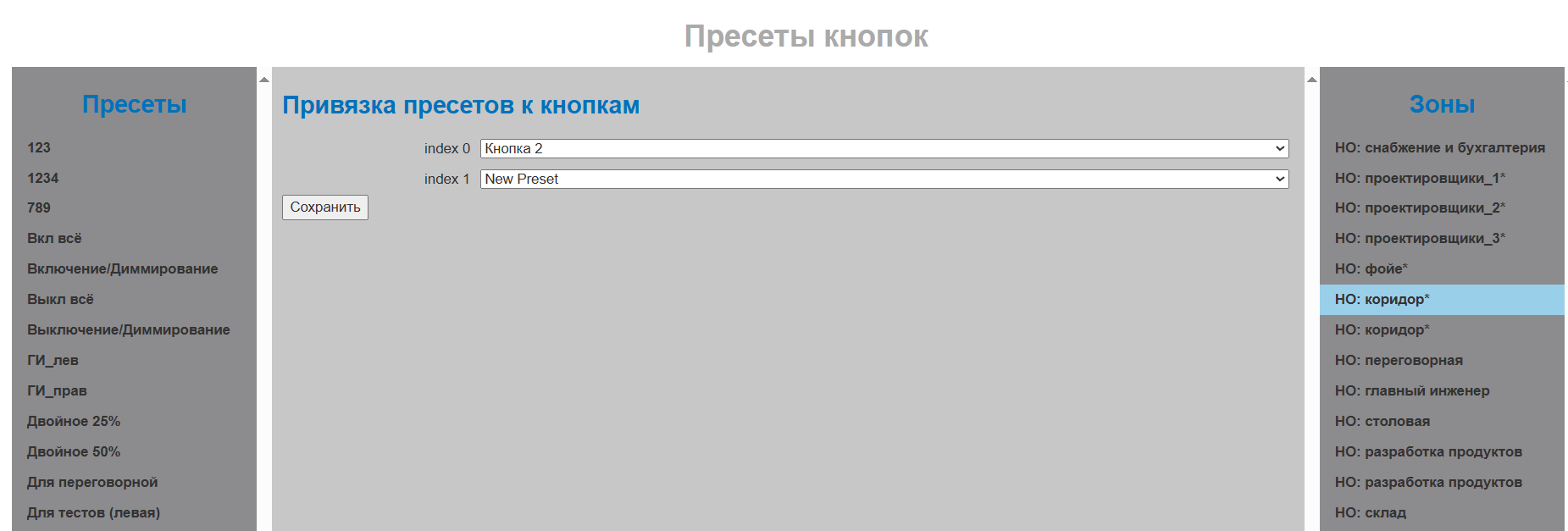

После перехода по ссылке будет открыт диалог редактора пресетов.

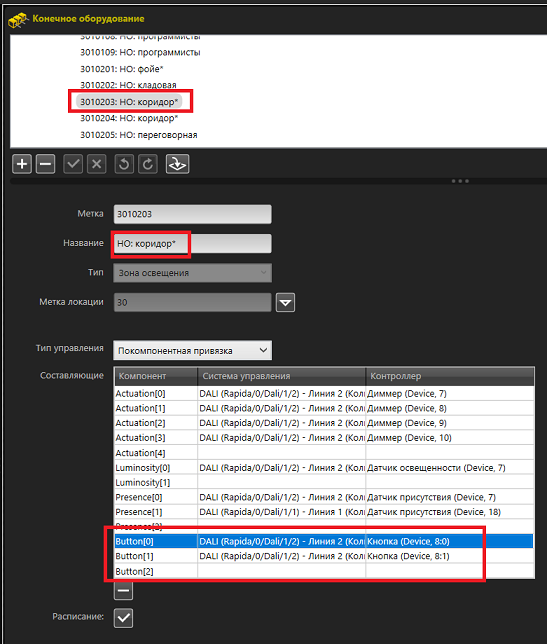

В редакторе справа в списке перечислены световые зоны, но только те, к которым (в Т-Studio) добавлен провайдер хотя бы одной кнопки. При выборе одной из зон в этом списке, в центральной части диалога в виде списка элементов будут показаны кнопки, которые посредством обработчика привязаны к соответствующей световой зоне. Количество кнопок, отображаемых для световой зоны, будет соответствовать их перечню в ПО T-Studio, на вкладке "Конечное оборудование":

Для всех элементов редактора при нажатии на кнопку "?" отображается подсказка.

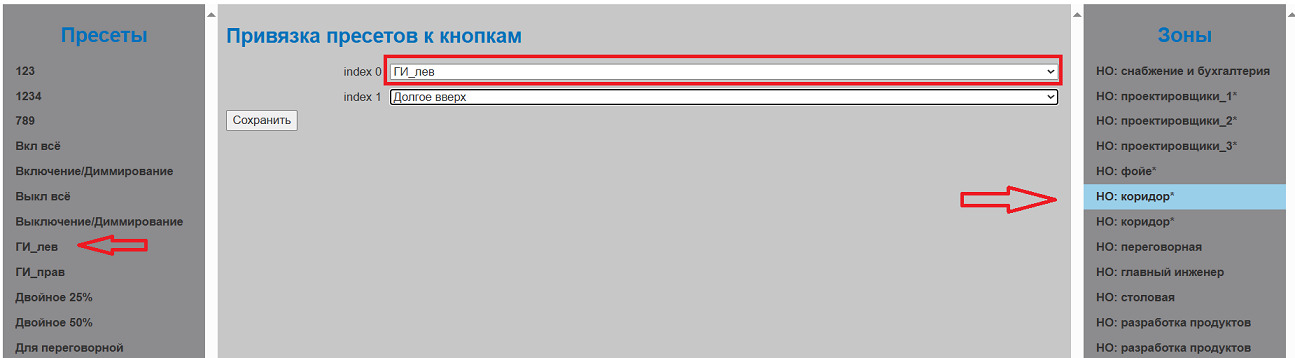

Привязка пресета к кнопке осуществляется путем выбора нужного пресета из выпадающего списка рядом с названием кнопки:

В левом списке перечислены созданные пресеты, последний элемент списка - кнопка "Добавить". Все эти пресеты являются доступными для каждой световой зоны из правого списка: Нажимая на кнопку "Добавить", в центральной части редактора появляется диалог, в котором задаются параметры нового пресета:

• "Наименование" - название для пресета;
• Чек-бокс "Работа в режиме переключателя" - позволяет для двух одинаковых событий настроить выполнение отличных друг от друга команд, т.е. два одинаковых события, приходящих от кнопки, обрабатываются как состояния триггера - первое событие - триггер включен, второе - выключен;
• Блок "Основные обработчики", включающий по умолчанию набор элементов:
  • "Событие" - данные, которые приходят от кнопок/кнопочных панелей в ответ на воздействия на них;
  • "Команда". Действие, которое будет выполняться светильниками, входящими в световую зону;
  • "Световая зона". Переключатель отвечающий за то, будет ли учитываться логика, заложенная алгоритм работы световой зоны в ПО "AWADA" в ответ на сигналы датчиков движения/освещенности, входящих в эту зону. При значении "Off" показания датчиков зоны учитываться не будут. При этом если значение не установлено, то в этом случае не будут принудительно запрашиваться значения параметров дачиков движения/освещенности при получении события. При установленном значении "On" будут принудительно запрашиваться значения параметров дачиков движения/освещенности в ответ на поступление события;
  • Чек-бокс "Без подкрутки". Если он включен, то логика работы световой зоны не будет учитывать сигналы от датчика освещенности, пока не будет пройден цикл реакции на сигналы от датчика движения "Есть движение - нет движения"для световой зоны (сигналы от дачика движения при этом будут учитываться);
  • Кнопка "Добавить", которая добавляет новый блок для обработки нового события.

- включает автоматическую работу световой зоны в случае "On";

- выключает автоматическую работу световой зоны в случае "Off";

- не влияет на ее состояние (автоматически/отключена) в случае отсутствия значения.

Взаимодействие элементов "Команда" и "Световая зона" можно пояснить на следующем примере: У нас есть световая зона в помещении с установленным видеопроектором, светильники которой должны включаться по датчику движения в обычном режиме. Мы хотим выключить освещение в этом помещении во время проведения презентаций по нажатию кнопки. Тогда для пресета в поле "Событие" устанавливаем значение "Short Press" (короткое нажатие), в поле "Команда" устанавливаем значение "Off", что подразумевает выключение светильников световой зоны по нажатию кнопки, и значение элемента "Световая зона"должно быть установлено равным "Off" - соответственно для управления световой зоны значения датчиков движения/освещенности не будут учитываться. Если в помещении (после нажататия кнопки принудительного выключения света) сработает датчик движения во время презентации, светильники не включатся.

Влияние чек-бокса "Без подкрутки" поясним на другом примере: Значение этого элемента, если он установлен в значение "On", учитывается ровно один раз после поступления соответствующего события (нажимаем на кнопку для установления яркости) и в тот период пока в зоне работает датчик(и) движения. При отсутствии движения в световой зоне, значение этого чек-бокса перестает учитываться. Предположим, что мы хотим путем длительного нажатия на кнопку устанавливать определённый уровень освещенности в световой зоне (диммирование), до тех пор пока в этой зоне находятся люди. После того как они уйдут, значения яркости светильников должны будут восстановиться в соответствии с настройками световой зоны. Тогда в настройках пресета необходимо установить следующие значения элементов: в поле "Событие" значение "Long press repeat", в поле "Команда" должно быть выбрано значение "Up", поле "Световая зона" не должно быть установлено, чек-бокс "Без подкрутки" значение "On".

Работа в режиме переключателя🔗

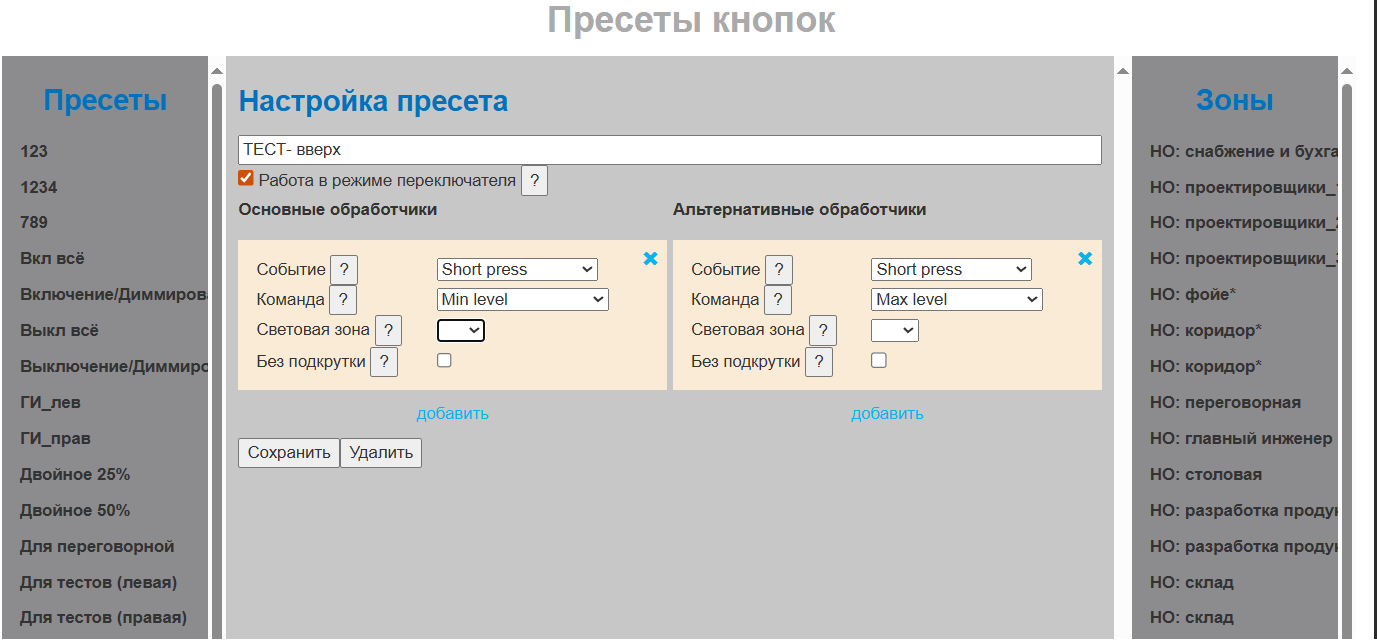

Для настройки работы кнопки в режиме переключателя (триггера), в ответ на формирование одинаковых событий, необходимо включить галку "Работа в режиме переключателя". В правой части диалога с настройкой обработчиков пресета появится столбец "Альтерантивные обработчики". Для работы кнопки в режиме переключателя, тип "События" в основном и альтернативном обработчике должен совпадать. На примере ниже показано как настроить изменение яркости светильников зоны с минимального на максимальный уровень и наоборот, путем короткого нажатия на кнопку:

Список значений элементов "Команда" и "Событие"🔗

Элемент "Событие" содержит список следующих событий, которые генерируются кнопками/кнопочными панелями:

Элемент "Команда" содержит список реакций на элемент "Событие":
